Sur le chantier d’une maison neuve, on voit régulièrement des tableaux électriques posés à la va-vite dans un placard sous l’escalier, avec les gaines qui arrivent de partout. Le jour du passage du Consuel, c’est le refus. La raison tient presque toujours au même point : la GTL et l’espace qui l’entoure ne respectent pas les exigences de la norme NF C 15-100, désormais profondément remaniée.
ETEL et GTL en maison neuve : deux notions à ne pas confondre
On mélange souvent les deux, et c’est la source de la plupart des erreurs de conception. La GTL (Gaine Technique de Logement) désigne le support physique qui regroupe les équipements : tableau électrique, coffret de communication, disjoncteur de branchement, goulottes ou coffrets. C’est ce qu’on voit, ce qu’on touche.
L’ETEL (Espace Technique Électrique du Logement) est le volume réservé dans lequel la GTL prend place. Il court du sol au plafond et doit rester totalement libre de toute canalisation d’eau, de gaz ou de VMC. Ses dimensions minimales sont fixées à 600 mm de largeur et 250 mm de profondeur sur toute la hauteur.
En pratique, on doit penser l’ETEL dès le plan de la maison. Si le mur prévu pour recevoir le tableau se trouve à côté d’une arrivée d’eau ou d’une gaine VMC, il faudra déplacer l’un ou l’autre. Ce n’est pas un détail d’agencement, c’est un motif de non-conformité au Consuel.
Norme NF C 15-100 version 2024 : ce qui change concrètement pour la GTL
La refonte de la norme NF C 15-100, publiée en 2024, a transformé le document unique en une série de 21 textes distincts. Pour l’habitat résidentiel, c’est la partie NF C 15-100-10 qui s’applique. Toute maison neuve dont le permis de construire est postérieur au 23 août 2024 relève de cette nouvelle mouture, et l’application devient exclusive à partir du 1er septembre 2025.
Les articles qu’on trouve encore en ligne raisonnent souvent sur la version 2002 et ses amendements successifs. Pour une maison livrée en 2025 ou 2026, ces références sont obsolètes. La conformité GTL/ETEL doit être évaluée selon la série 2024, y compris pour le dimensionnement du coffret de communication et le positionnement des protections.
Impacts directs sur le positionnement du tableau

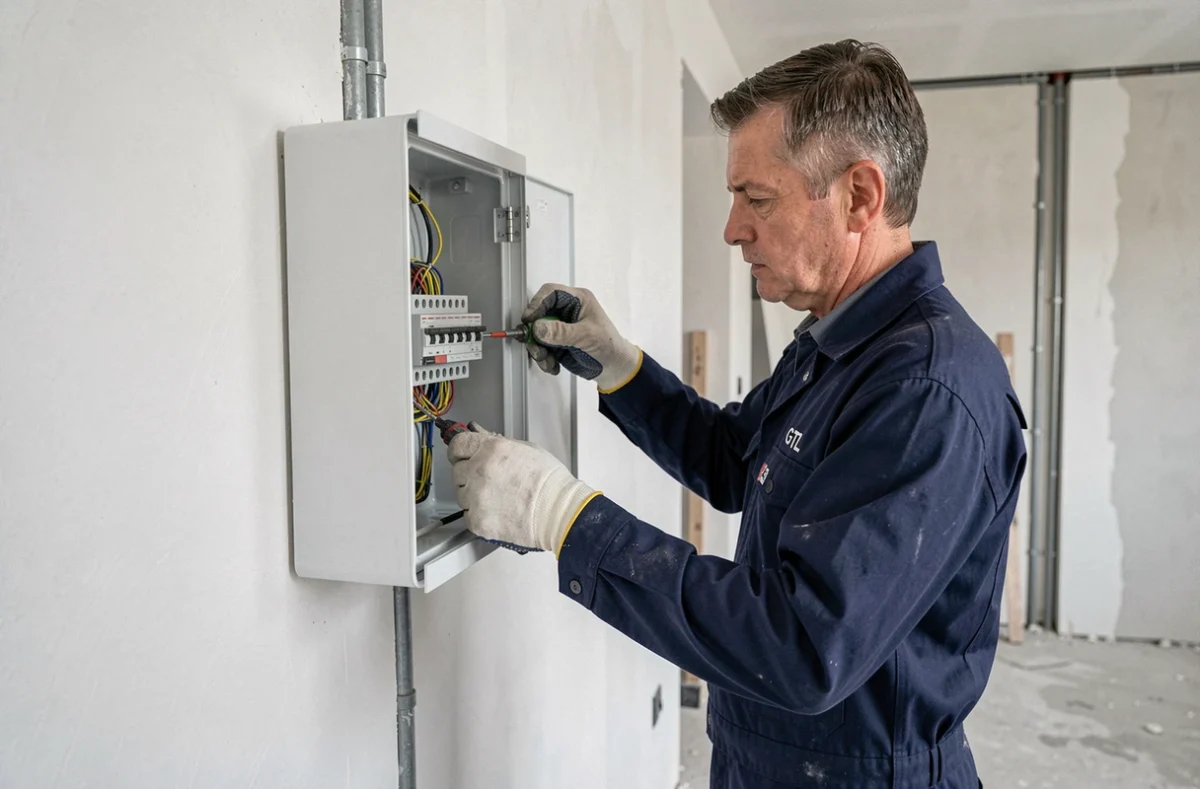

La norme impose que le tableau électrique soit accessible sans obstacle et que ses organes de commande se trouvent à une hauteur comprise entre le sol et un maximum défini pour permettre une manipulation debout. Dans une maison neuve, on ne peut plus « cacher » le tableau dans un local technique exigu ou derrière une porte de placard battante qui empêche l’ouverture complète du coffret.
Le point souvent négligé : la GTL doit aussi accueillir le coffret de communication (grade minimum selon la norme), avec un espace suffisant pour les évolutions futures. Prévoir un brassage RJ45 complet dès la construction évite de rouvrir les cloisons plus tard.
Composition obligatoire de la GTL pour passer le Consuel

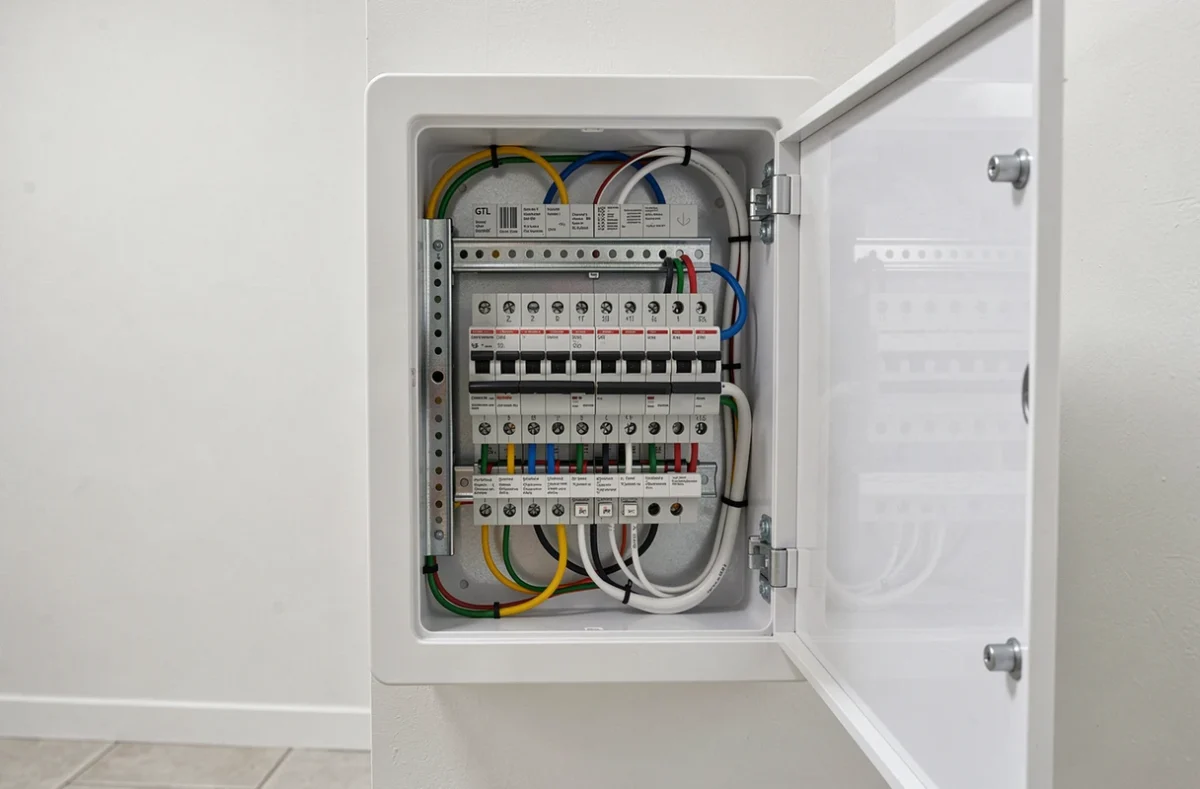

Voici les éléments que la GTL doit regrouper pour être conforme lors du contrôle :
- Le disjoncteur de branchement (coupure générale), positionné de façon accessible sans outil ni escabeau.
- Le tableau de répartition avec ses disjoncteurs divisionnaires et interrupteurs différentiels, dimensionné pour accueillir au moins 20 % de réserve en modules libres.
- Le coffret de communication, incluant le bandeau de brassage et les connecteurs RJ45 pour distribuer le réseau data et multimédia dans toutes les pièces principales.
- Les goulottes ou chemins de câbles reliant ces équipements, du sol au plafond, sans interruption.
Un oubli fréquent concerne la réserve de modules sur le tableau. On dimensionne souvent le coffret au plus juste pour réduire les coûts. Le Consuel vérifie qu’il reste de la place pour ajouter des circuits sans avoir à changer le tableau.
Erreurs terrain qui bloquent la validation Consuel
Après avoir accompagné plusieurs chantiers, on constate que les refus liés à la GTL tournent autour de trois situations récurrentes.
Canalisations dans l’ETEL
Une arrivée d’eau chaude qui traverse le volume ETEL, même gainée, rend l’installation non conforme. Les retours varient sur la tolérance des contrôleurs, mais la règle est claire : aucune canalisation étrangère à l’électricité ou à la communication ne doit traverser cet espace. Il faut anticiper ce point dès le passage des réseaux en amont de la pose des cloisons.
GTL interrompue entre sol et plafond
Dans les maisons à combles aménagés ou avec faux plafond, on voit parfois la goulotte s’arrêter net au niveau du faux plafond. La GTL doit être continue du sol brut au plafond brut. Si un faux plafond coupe le volume, il faut prévoir une trappe d’accès ou prolonger la goulotte au-dessus.
Coffret de communication absent ou mal raccordé
Certains électriciens de l’ancienne école posent le tableau de répartition sans intégrer le coffret de communication dans la GTL. La norme exige que courants forts et courants faibles cohabitent dans le même volume technique, avec une séparation physique entre les deux mais au sein du même ETEL.
Goulotte, coffret encastré ou gaine maçonnée : quel support pour la GTL
Le choix du support physique dépend du type de mur et de la finition souhaitée. Trois options reviennent sur les chantiers de maisons neuves :
- La goulotte PVC en saillie, solution la plus courante et la plus simple à poser. Elle permet d’ajouter des câbles après la mise en service sans démolir.
- Le coffret encastré dans une cloison en plaques de plâtre, plus discret mais qui complique les évolutions futures (ajout de modules, passage de câbles supplémentaires).
- La réservation maçonnée dans un mur porteur, parfois utilisée dans les maisons en parpaing ou brique. Elle offre une bonne tenue mécanique mais impose de tout prévoir avant le coulage ou la pose.
Pour une maison neuve en construction sèche (ossature bois, cloisons alvéolaires), la goulotte PVC reste le choix le plus pragmatique. Elle se fixe directement sur le rail métallique ou le montant bois, et on peut intervenir dessus des années plus tard sans toucher à la structure.
Le seul point qui compte réellement au moment du Consuel, c’est que le support permette une continuité sol-plafond sans interruption et que le volume ETEL soit respecté en largeur et profondeur. Le matériau de la goulotte ou du coffret n’est pas un critère de conformité en soi, à condition qu’il soit non propagateur de flamme.
